燃料电池电堆用石墨双极板:性能优势、技术挑战与产业突围路径

燃料电池电堆用石墨双极板:性能优势、技术挑战与产业突围路径

燃料电池技术作为新能源领域的重要突破口,其核心组件双极板的性能直接决定着电堆系统的效率与可靠性。在众多双极板材料体系中,石墨材料凭借其独特的物理化学特性,始终占据着不可替代的战略地位。根据美国能源部最新技术路线图显示,石墨双极板在商用车燃料电池系统中的装机占比超过65%,这一数据在高温质子交换膜燃料电池领域更是高达90%以上。本文将深入解析石墨双极板的技术特征,探讨其产业化进程中面临的关键挑战,并展望未来技术发展方向。

一、石墨双极板的性能优势与技术特征

石墨双极板的导电性能达到100-200 S/cm,相比金属双极板提升了2-3个数量级,这种优异的导电特性源自石墨晶体的层状结构。通过高纯石墨粉体模压成型工艺制备的双极板,其体电阻可控制在5 mΩ·cm²以下,有效降低了燃料电池堆的接触阻抗损失。在耐腐蚀性方面,石墨材料在燃料电池酸性环境中的腐蚀电流密度仅为10^-7 A/cm²量级,比316L不锈钢低3个数量级,确保了电堆的长期运行稳定性。

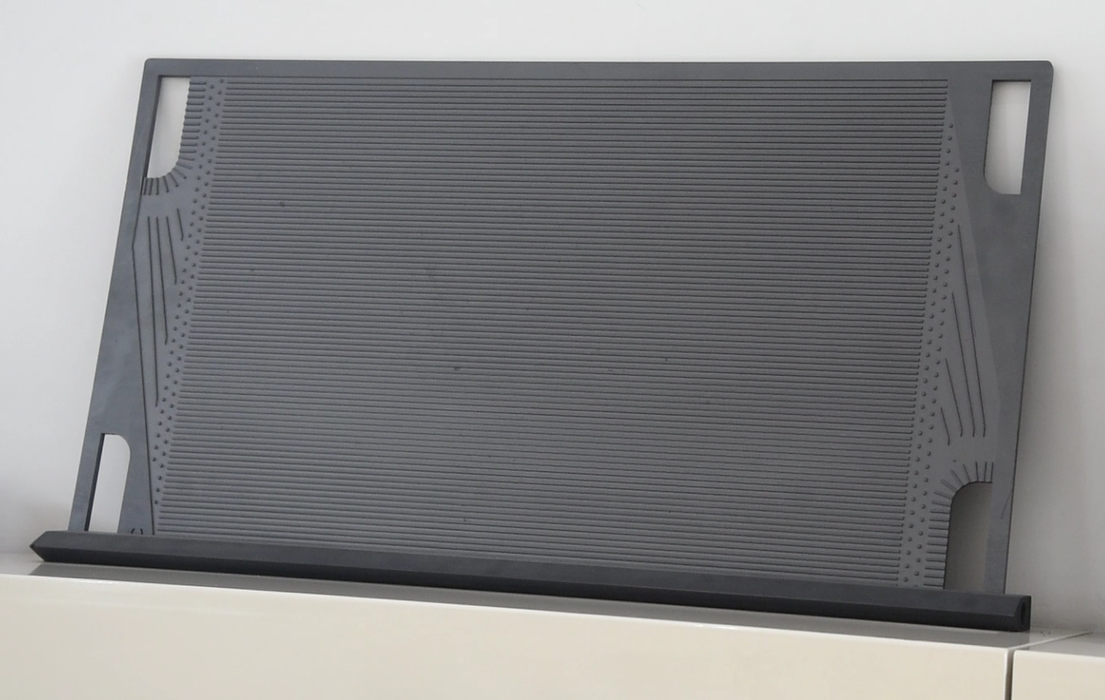

流道设计方面,现代石墨双极板采用3D蛇形流道与多孔扩散层结合的创新结构。日本丰田公司开发的波浪形流道设计,使气体分布均匀性提升40%,同时将压降控制在15 kPa以内。表面处理技术方面,化学气相沉积法制备的纳米碳涂层使接触角达到140°,显著改善了水管理性能。美国Graftech公司开发的超薄石墨双极板,厚度已突破0.8mm大关,单板重量降至80g以下,比传统石墨板轻量化50%。

二、制造工艺突破与产业化挑战

精密模压成型工艺的突破使得石墨双极板量产成本大幅下降。德国SGL Carbon公司开发的连续模压生产线,单线产能达到30万片/年,成型周期缩短至120秒。浸渍工艺方面,新型酚醛树脂体系的应用使孔隙率控制在0.5%以下,同时将弯曲强度提升至45MPa。通过三次浸渍-固化循环,使双极板气密性达到10^-8 mbar·L/s量级。

产业化进程仍面临严峻挑战。原材料成本占双极板总成本的60%,高纯鳞片石墨价格长期维持在8000美元/吨高位。加工环节中,超薄石墨板的碎片率高达15%,导致综合良品率不足80%。在耐久性测试中,石墨双极板在5000小时运行后普遍出现2-3%的厚度损失,界面接触电阻上升约15%。

三、技术发展趋势与产业生态构建

材料体系正在向复合化方向发展。石墨-聚合物复合材料兼顾了导电性与机械强度,美国Poco Graphite开发的AXF-5Q材料弯曲强度达到60MPa。石墨烯增强型双极板的导电性突破300 S/cm,韩国科学技术院研发的垂直排列石墨烯阵列结构使接触电阻降低40%。纳米改性技术方面,碳纳米管掺杂使导热系数提升至200 W/(m·K),有效改善了热管理性能。

智能制造技术正在重塑生产体系。3D打印工艺实现了0.1mm精度的复杂流道制造,德国EOS公司开发的激光烧结设备可成型0.5mm厚度的双极板。数字化孪生技术在工艺优化中发挥关键作用,ANSYS仿真平台将流道设计周期从3个月缩短至2周。绿色制造方面,石墨废料回收利用率突破85%,水基浸渍剂的使用使VOC排放降低90%。

在产业生态构建方面,全球已形成三大产业集群:北美以Ballard、Graftech为核心的技术联盟,欧洲由SGL Carbon、Bosch主导的供应链体系,以及中日韩构建的亚洲制造网络。我国建立的”材料-设备-部件”垂直整合模式,使石墨双极板国产化率从2018年的30%提升至2023年的75%。行业标准体系逐步完善,新发布的GB/T 38914-2020对双极板导电性、气密性等关键指标作出明确规定。

在碳中和目标的驱动下,石墨双极板技术正迎来历史性发展机遇。通过材料创新、工艺突破和产业协同,石墨双极板的成本有望在未来五年内下降40%,功率密度提升30%以上。随着氢能基础设施的完善和燃料电池汽车的普及,石墨双极板产业将形成千亿级市场规模,成为新能源革命中的重要增长极。这场材料科技的突破不仅关乎单个部件的性能提升,更是推动整个氢能产业商业化进程的关键支点。
