高纯石墨：从原料到成品的生产全解析
高纯石墨（High Purity Graphite）是指碳含量≥99.9%、杂质元素总量≤100ppm（0.01%）的特种石墨材料，其独特的物理化学性能使其成为半导体、光伏、核能等高端工业领域的核心材料。本文将从原材料选择、生产工艺流程、关键控制要点及性能指标等方面进行系统性阐述。
一、原材料选择与预处理
高纯石墨的原料体系直接影响最终产品的纯度等级，主要采用以下三类原料：
- 石油焦
经延迟焦化工艺生产的石油焦，固定碳含量≥98.5%，硫含量≤0.5%，灰分≤0.3%。需经过2700℃以上高温煅烧处理，去除挥发分和部分金属杂质。 - 沥青焦
煤焦油沥青经焦化获得，固定碳≥99%，但硫含量较高（约0.8-1.5%），需通过脱硫工艺处理。 - 天然石墨提纯料
采用天然鳞片石墨经氢氟酸-硫酸法提纯，碳含量可达99.99%，但存在晶体结构缺陷，通常作为补充原料使用。
预处理环节需严格控制金属杂质引入，粉碎设备采用高纯氧化锆磨盘，分级筛网采用尼龙材质，确保Fe、Ni等金属污染＜50ppm。

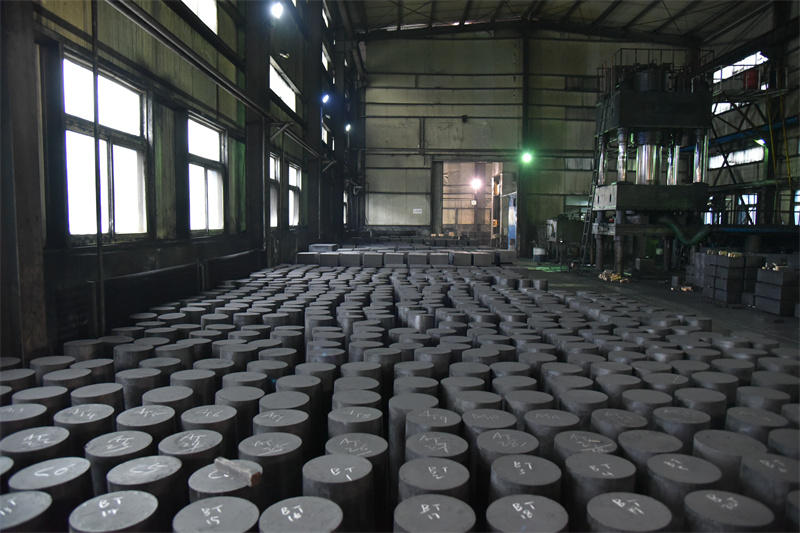

二、生产工艺流程与核心技术
完整生产周期约45-60天，包含七大关键工序：
1. 混捏成型
- 原料配比：石油焦70-80%、沥青焦15-20%、粘结剂（改质沥青）8-12%
- 混捏温度：160-180℃，时间≥4小时，实现均匀包覆
- 成型方式：等静压成型（压力200-300MPa）或挤压成型（挤出速度2-5mm/s）
2. 焙烧工艺
- 阶梯升温：25-800℃阶段升温速率≤3℃/h，800-1250℃阶段≤5℃/h
- 保护气氛：氮气流量0.8-1.2m³/h，总耗时18-22天
- 体积收缩率：12-15%
3. 浸渍增密
采用三浸四焙工艺：
- 浸渍剂：改质沥青（软化点85-95℃）
- 浸渍压力：1.2-1.5MPa，温度200-220℃
- 单次增密效果：体积密度提升0.05-0.08g/cm³
4. 石墨化处理
- 温度曲线：2800-3000℃维持48-72小时
- 纵向温度梯度控制：炉芯与边缘温差≤150℃
- 电阻率降幅：从8000μΩ·m降至6-10μΩ·m
5. 纯化处理
- 卤素纯化：Cl₂气体在1900-2300℃环境下反应24小时
- 真空纯化：10⁻3Pa真空度下保持50小时
- 最终纯度：总杂质含量≤50ppm
三、生产过程关键控制点
- 金属污染防控
- 生产设备与石墨接触部件采用316L不锈钢或碳化硅涂层
- 环境洁净度控制：粉碎车间达到ISO 7级标准
- 温度场均匀性
- 石墨化炉采用六面体加热设计，热电偶间距≤30cm
- 温度控制系统精度±5℃
- 应力消除控制
- 焙烧阶段每升温100℃保温2小时
- 石墨化后缓冷速率≤20℃/h
四、核心性能指标详解
| 指标类别 | 测试标准 | 典型值范围 | 影响因素 |
|---|---|---|---|
| 体积密度 | GB/T 24528 | 1.80-1.92g/cm³ | 浸渍次数、成型压力 |
| 灰分 | ASTM C561 | ≤50ppm | 纯化工艺水平 |
| 抗折强度 | ISO 18515 | 35-55MPa | 颗粒级配、粘结剂性能 |
| 抗压强度 | GB/T 1431 | 80-120MPa | 石墨化程度 |
| 电阻率 | GB/T 24521 | 8-12μΩ·m | 晶体取向度 |
| 热膨胀系数 | ASTM E228 | 2.6-4.5×10⁻6/℃ | 石墨化温度 |
| 孔隙率 | GB/T 6155 | 12-18% | 浸渍效果 |
五、技术发展趋势
- 超细结构控制：开发0.1-1μm级焦粉制备技术，提升各向同性
- 新型纯化工艺：等离子体纯化技术可将杂质降至10ppm级
- 智能制造系统：基于数字孪生的温度场动态控制系统，良品率提升至95%
当前行业领先企业已实现直径800mm、长度3000mm大尺寸高纯石墨坯料的稳定生产，晶粒尺寸控制在20-50μm范围内，各向异性比≤1.05。随着5G半导体、第三代半导体产业的发展，对高纯石墨的纯度要求正从99.9%向99.999%迈进，这将对原料体系和生产工艺提出更高挑战。
